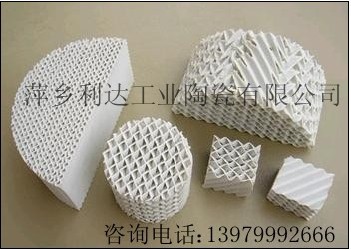

陶瓷波纹填料

陶瓷规整波纹填料（又称陶瓷板波纹填料、陶瓷波纹填料）是继金属板波纹填料开发应用之后开发的孔板波纹填料。它质轻、通量大，适宜大容积塔器。在气体净化、化肥、环保、冶金等行业中得到广泛应用。我公司研制的陶瓷规整波纹填料的主要技术特点及性能：具有大能量、低压降和高的比表面积，在提高产量，降低能耗，提高效率上有较大的优势。同时由于填料的有序排列，物料中含有的固相颗粒可通过填料的波纹底排出，因此抗堵性能优良，操作弹性比一般通用塔器大，取代散装塔填料，可提高生产能力5%，提高生产效率50%。同时具有质轻、价廉的特点，适用大容积塔器。

该产品主要为硅铝酸盐耐酸耐化学腐蚀陶瓷材料，可耐温1300℃,使用温度范围为-1000℃。产品具有耐化学腐蚀性强，除氢氟酸外,能耐所有的无机酸、有机酸及酸性气体、中性气体.目前最大的陶瓷规整填料塔已达11米,最小可用于直径100毫米的塔器,可在负压及加压状态下操作.广泛用于各种吸收和解吸单元操作, 在盐酸、硫酸工业、天然气行业、环保废气净化处理及解吸脱气装置等，均取得喜人的效果。
陶瓷规整填料由于许多具有相同几何形状的填料单元体构成。瓷质规整波纹板填料单元体是相互平行叠加的波纹片。根据波纹竖向倾角的不同，可分为X型和Y型两类，X型的倾角为30°，Y型倾角为45°。我公司可根据用户委托，生产不同比表面积的非定型规整填料。

此结构适合直径小于800mm的填料塔	此结构适合直径大于800mm的填料塔
1、规整填料 2、支撑栅板 3、液体收集器 4、降液管 5、管式液体分布器	1、规整填料 2、支撑栅板 3、液体收集器 4、集液环 5、多级槽式液体分布器 6、填料压圈 7、支撑栅板 8、蒸汽入口管 9、塔底 10、至再沸器循环管 11、裙座 12、底座环

陶瓷板波纹填料特性参数

填料型号	理论板数1/m	倾斜角°	比表面积 m²/m³	空隙率%	水力直径mm	压力降 mmHg	堆积密度 kg/m³	液体负荷 m³/m³	最大F因子（kg/m³）^0.5
100X	1	30	103	90	30	1.2	280	0.2-100	3.5
125Y	1.7	45	125	88	28	1.5	360	0.2-100	3
125X	1.5	30	125	86	28	1.5	370	0.2-100	3.2
160Y	2	45	160	85	15	2	370	0.2-100	2.8
160X	1.8	30	160	85	15	1.8	350	0.2-100	3.0
250Y	2.5-2.8	45	250	82	12	2.2	420	0.2-100	2.6
250X	2.3-2.7	30	250	82	12	2	400	0.2-100	2.8
300Y	3.25-3.5	45	300	81	11	2.5	450	0.2-100	2.25-2.3
350Y	3-4	45	350	80	10	2.5	470	0.2-100	2.6
400Y	2.8-3.2	45	400	79	8	3.5	480	0.2-100	2.0
400X	2.8	30	400	79	8	3	480	0.2-100	2.2
450Y	4	45	450	76	7	4.5	550	0.2-100	1.8
450X	3-4	30	450	76	7	4.4	550	0.2-100	2.0
470Y	5	45	470	75	6	4.5	560	0.2-100	1.9
500Y	7	45	500	73.5	7.5	4.6	600	0.2-100	2.1
700Y	5	45	700	72	5	4.8	650	0.2-100	2.3

3、主要规格型号：

陶瓷波纹填料主要型号

X型	100X	125X	160X	250X	300X	350X	400X	450X	500X	700X
Y型	100Y	125Y	160Y	250Y	300Y	350Y	400Y	450Y	500Y	700Y

一般来说，X型具有较小的压降，而Y型具有更好的传质性能。为了兼顾压降和传质性能，还可在板上开孔。由于规整填料无明显的放大效应，其表面粗糙度和材质独具的抗腐蚀特性，在石油化工的蒸馏、汽提、吸收、抽提等传质过程中，有着广泛的应用前景。
2）、主要规格
瓷质波纹板规格（mm）
φ100~300×100 φ300~400×100
φ400~500×100 φ500~600×100
φ600~800×100 φ800~1000×100
φ1000~1800×100 φ1800~8000×100 （填料直径可按用户要求设计）

陶瓷规整波纹填料结构尺寸

序号	项目	单位	X型							Y型
序号	项目	单位	100	125	160	250	350	400	450	100	125	160	250	350	400	450
1	峰高 h	mm	30	23	17	12	8	7	6	30	22	17	11	8	7	6
2	波距2B	mm	50	42	34	22	16	14	12	50	42	34	22	16	14	12
3	倾角θ	度	30	30	30	30	30	30	30	45	45	45	45	45	30	30
4	齿形角β	度	88-90	88	89	90	90	88-90	88-90	88	88	89	90	90	88-90	88-90
5	板厚	mm	2-3	2-2.5	1.5-2	1.2-1.6	1.0-1.5	0.8-1.3	0.8-1.2	2-3	2-2.5	1.5-2	1.2-1.6	1.0-1.5	0.8-1.3	0.8-1.2
