金属丝网波纹填料

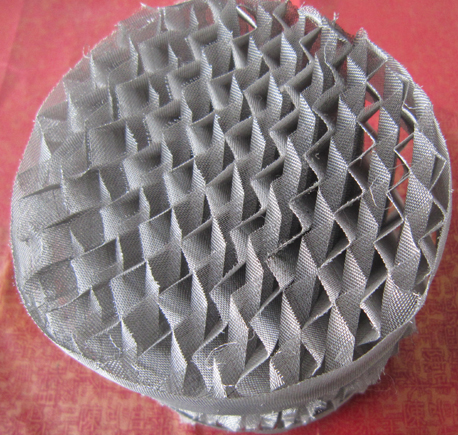

金属丝网波纹填料由不锈钢丝网波纹片组装而成.填料在塔内构成均匀的几何图形排列,规定了汽液流路,改善了沟流及壁流现象.由于丝网独具的毛细作用，又使表面积有更为有效的润湿性能，有低的压降和少的持液量,因此具有很高的分离效率。特别适用于难分离物系及热敏性物系。广泛应用于石油化工（如炼油厂催化裂化提馏段）、化肥、天然气、生物化工、环境工程等广大领域。塔设备直径达6米，分离性能高于金属孔板波纹填料。可适于400℃的操作温度，对低温操作其温度无限制.
主要特点：
1、比表面积大、孔隙率高、重量轻，填料效率高；气相通路倾角小，有规则的气相通路，压力损失小，填料压降低；径向扩散良好汽液接触充分。
2、通量大，压力降低；低负荷性能好，理论板数随气体负荷的降低而增加，几乎没有低负荷极限；
3、操作弹性大；
4、放大效应不明易；
5、能够满足精密、大型、高真空精馏装置的要求。为难分离物系、热敏性物系及高纯度产品的精馏分离提供了有利的条件。
2、通量大，压力降低；低负荷性能好，理论板数随气体负荷的降低而增加，几乎没有低负荷极限；
3、操作弹性大；
4、放大效应不明易；
5、能够满足精密、大型、高真空精馏装置的要求。为难分离物系、热敏性物系及高纯度产品的精馏分离提供了有利的条件。
主要应用:
如乙醇的分离塔将原来5米的瓷环填料换成金属丝网波纹填料，用同样原料就能分离出甲醇含量为0.05%食用酒精。产量提高了2倍，还生产出光学纯酒精，塔效率达每米8块理论级，相当于瓷环填料的2.5倍。还有在分离甲醛、精制环烷乙烷、异丙醇提取及脱水工艺、合成脂肪酸分离、醋酸乙酯分离、苯酚精制等装置中均取得良好效果.
该填料适用于多种精密分离、精细分离、高纯分离、深冷分离、空气分离等场合。每米填料层可提供3-12块不等的工程理论板数，使塔高得到大幅降低。对于大液气比的体系、强腐蚀性体系，脏堵体系、搞表面张力及高粘度体系等，使用时应慎重。
产品技术参数
| 型号 |
比表面积 m2/m3 |
空隙率 ε% |
水力直径 mm |
F因子m/s√kg/m3 |
理论板数 No/m |
压 降 mmHg/m |
备 注 |
| 250X | 250 | 0.97 | 0.2-40 | 3 | 2-3 | 220 | 不锈钢、Ni、Ti、碳钢、铜、PP等材质，也可按用户要求制造。 |
| 250Y | 250 | 0.97 | 0.2-40 | 2.6 | 2.5-3.5 | 280 | |
| 350X | 350 | 0.958 | 0.2-30 | 2.5 | 2.5-3.5 | 300 | |
| 350Y | 350 | 0.958 | 0.2-30 | 2.2 | 3-4 | 380 | |
| 500X | 500 | 0.94 | 0.2-20 | 2.2 | 4-5 | 400 | |
| 500Y | 500 | 0.94 | 0.2-20 | 2 | 4.5-5.5 | 460 | |
| 700X | 700 | 0.916 | 0.2-20 | 2 | 6-7 | 500 | |
| 700Y | 700 | 0.916 | 0.2-20 | 1.8 | 6.5-8 | 550 | |
| 1000X | 1000 | 0.88 | 0.2-10 | 1.4 | 8-9 | 700 | |
| 1000Y | 1000 | 0.88 | 0.2-10 | 1.2 | 9-10 | 800 |
BX型及CY型金属丝网纹填料特性参数
| 型号 |
比表面积 m2/m3 |
F因子 m/s√kg/m3 |
每米填料理论板数Nt/m | 压力降mmHg/m |
空隙率 % |
堆积密度 kg/m3 |
| BX－500 | 500 | 2.0～2.4 | 4～5 | 1.5 | 93 | 约125 |
| CY－700 | 700 | 1.3～2.0 | 6～9 | 5 | 87 | 约165 |
对苯二甲
1、酸二甲酯精馏装置，采用BX－500金属丝网波纹填料开车成功，效益显著。
2、苯酚精馏塔应用BX－500型金属丝网波纹填料产品纯度、产量都大幅度提高，效果明显。
3、紫罗兰酮高级香料精制，采用CY－700型金属丝网波纹填料、降膜式再沸器、无泄漏物料泵组成的
4、在三聚甲醛精制装置中，用BX－500型金属丝网波纹填料也获得了空前的成功。
5 食用洒精溶液中甲醇的分离，采用CY－700型金属丝网波纹填料，使酒精中甲醇含量由0.24%降到0.06%以下，达到出口标准。
6、高效精密分馏塔制取高纯度紫罗兰酮获得成功，产品纯度、颜色、香气均达到国际同类产品的水平，收率比旧塔提高2.5倍，效益显著。
7、合成脂肪酸分离，采用CY－700型金属丝网波纹填料进行真空精馏，单碳酸纯度可达92％－98％，证明该塔高效、低阻、生产能力大、操作范围广，适于脂肪酸的真空精馏。
2、苯酚精馏塔应用BX－500型金属丝网波纹填料产品纯度、产量都大幅度提高，效果明显。
3、紫罗兰酮高级香料精制，采用CY－700型金属丝网波纹填料、降膜式再沸器、无泄漏物料泵组成的
4、在三聚甲醛精制装置中，用BX－500型金属丝网波纹填料也获得了空前的成功。
5 食用洒精溶液中甲醇的分离，采用CY－700型金属丝网波纹填料，使酒精中甲醇含量由0.24%降到0.06%以下，达到出口标准。
6、高效精密分馏塔制取高纯度紫罗兰酮获得成功，产品纯度、颜色、香气均达到国际同类产品的水平，收率比旧塔提高2.5倍，效益显著。
7、合成脂肪酸分离，采用CY－700型金属丝网波纹填料进行真空精馏，单碳酸纯度可达92％－98％，证明该塔高效、低阻、生产能力大、操作范围广，适于脂肪酸的真空精馏。
BX-500型金属丝网波纹填料，特别适用于热敏性、难分离物系的真空精馏，尤其是操作压力低于7KPa的工况以及要求理论板多而压力降又要求低；总高度希望低；为工业放大而设置的试验塔；持液量小；加热介质湿度受到限制等场合。CY－700型金属丝网波纹填料，一般用于同位素分离或需要大量理论板数的难分离物系的精密分馏，也可用于高度爱到严格限制或要求达到高纯度产品的场合。例：硝基甲苯同分异构成、异丙醇、环氧乙烷、甲醇、乙醇、松节油、C5－C9合成脂肪酸、檀香等许多石化、香料、医药、染料产品。
