详细说明

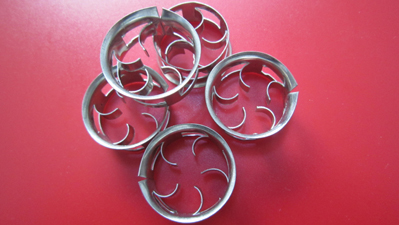

金属阶梯环
阶梯环（CMR）的高约为直径的一半，环的一边有锥形翻边，环壁上开有窗孔，并有弯曲叶片伸向环心。由于高度减小及锥形翻边的特殊结构，不但改善了填料层内气液分布，而且增加气液接触点，有利于液体汇聚分散及液膜表面的不断更新，使传质得到强化，分离效率大大提高。一般阶梯环填料较鲍尔环填料的通量提高10-20%，压力降低30-40%，分离效率视具体工艺均有不同程度的提高。
金属阶梯环填料的特性数据
| 型号公称尺寸(mm) |
外径×高×厚 D×H×δ(mm) |
堆积个数 n/m3 |
堆积密度 (rp) kg/m3 |
比表面积 (a) m3/m3 |
空隙率 (ω) m3/m3 |
F填料因子 (α/ε3) m-1 |
| Φ25 | 25×12.5×0.6 | 98120 | 439 | 221 | 0.93 | 273.5 |
| Φ38 | 38×19×0.6 | 30040 | 475.5 | 154.3 | 0.94 | 185.8 |
| Φ50 | 50×25×0.8 | 12340 | 400 | 109.2 | 0.95 | 127.4 |
| Φ76 | 76×38×1.2 | 3540 | 306 | 72 | 0.96 | 81 |
