详细说明

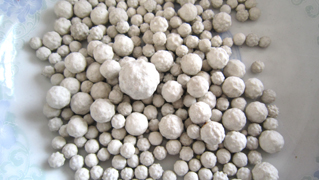

菠萝瓷球分为开孔菠萝瓷球和不开孔菠萝瓷球两种，因主要化学成分为氧化铝，也称氧化铝菠萝瓷球，产品是根据填料的传质效果和使用介质，通过对填料层流体特性的研究，在惰性氧化铝开孔瓷球的基础上通过外形设计制成的一种带凸点并开孔的高强度、高空隙率的新型支撑、覆盖及保护催化剂用球形填料。其主要原理为：采用刚玉和莫来石-刚玉、莫来石为产品主晶相，以高岭土和长石玻璃烧结体为结构桥梁，利用了氧化铝烧结体刚玉和网络针状结构莫来石的高机械强度、耐高温、抗氧化、耐磨损、耐强酸碱化学腐蚀、优良的耐急冷急热性及极低的化学活性。产品含有大量网络针状结构莫来石和刚玉晶体及部份残余石英，烧结致密，质地坚硬，不粉化。产品特别具有优良的耐化学腐蚀性能：除氢氟酸外，能耐所有的无机酸和有机酸及所有的酸性气体、中性气体。除非产品遇原料气、液中杂质污染需清洗或更换外，在煤化工项目（如煤直接液化装置、煤制甲醇、煤基烯烃）及PTA项目（如氧化化反应装置、加氢精制装置）、石油化工、炼油工业的制氢、加氢、重整装置，合成氨工业的高、中、低温变换炉等化工工艺设备中充当催化剂覆盖、支撑剂、保护剂使用，产品本身不会出现任何问题，保证使用寿命大于15年。
产品以球体直径为轴心进行开孔，解决了单个球体的回旋阻力问题，又在球体表面设置突出的凸点大大地提高了球体的空隙体积和比表面积，减轻了堆重，从而进一步增加了物料的分散性和能量，降低了系统的阻力，使填料层内液体再分布性能增强，汽液分散性能优良。与普通惰性氧化铝开孔瓷球相同条件下的使用性能比较，空隙率增大6-9%，接触比表面积增大16-18%，阻力减少11-12%，并有效地延长了催化剂的使用寿命。产品主要技术指标为：耐温度≥1300℃，耐酸度≥98.5%,耐碱度≥88%,硬度≥6.5莫氏级,堆积空隙率≥49%。
由于产品具有较高且均匀的空隙率和大的的比表面积,可以有效地截除各种原料汽液中的胶质、焦粉、重金属等其它固体颗料杂质，避免其沉积在催化剂床层导致催化剂阻塞、烧焦甚至毒害催化剂。
产品广泛应用于炼油、石油化工、化肥、甲醇等煤化工、天然气化工、冶炼、环保、精细化工等工业的填料塔内（如天然气干燥吸附器、全馏分油加氢装置、合成氨变换炉、烟气制酸转化器等）中代替惰性氧化铝瓷球或普通开孔瓷球、耐火瓷球使用。通过多家用户使用后表明：产品具有使塔处理效率高、压降减少、流量增大，并使反应器操作弹性增大，操作变异过程中减少了对催化剂的冲击阻力，有效地延长了催化剂的使用寿命，对提高装置运行效率、提高产品质量、降低装置运行费用，对确保工艺操作正常、安全，节能降耗等方面具有重要作用。
产品以球体直径为轴心进行开孔，解决了单个球体的回旋阻力问题，又在球体表面设置突出的凸点大大地提高了球体的空隙体积和比表面积，减轻了堆重，从而进一步增加了物料的分散性和能量，降低了系统的阻力，使填料层内液体再分布性能增强，汽液分散性能优良。与普通惰性氧化铝开孔瓷球相同条件下的使用性能比较，空隙率增大6-9%，接触比表面积增大16-18%，阻力减少11-12%，并有效地延长了催化剂的使用寿命。产品主要技术指标为：耐温度≥1300℃，耐酸度≥98.5%,耐碱度≥88%,硬度≥6.5莫氏级,堆积空隙率≥49%。
由于产品具有较高且均匀的空隙率和大的的比表面积,可以有效地截除各种原料汽液中的胶质、焦粉、重金属等其它固体颗料杂质，避免其沉积在催化剂床层导致催化剂阻塞、烧焦甚至毒害催化剂。
产品广泛应用于炼油、石油化工、化肥、甲醇等煤化工、天然气化工、冶炼、环保、精细化工等工业的填料塔内（如天然气干燥吸附器、全馏分油加氢装置、合成氨变换炉、烟气制酸转化器等）中代替惰性氧化铝瓷球或普通开孔瓷球、耐火瓷球使用。通过多家用户使用后表明：产品具有使塔处理效率高、压降减少、流量增大，并使反应器操作弹性增大，操作变异过程中减少了对催化剂的冲击阻力，有效地延长了催化剂的使用寿命，对提高装置运行效率、提高产品质量、降低装置运行费用，对确保工艺操作正常、安全，节能降耗等方面具有重要作用。
化学成分
| Al203+Si02 | T102 | Fe203 | Ca0 | Mg0 | K20 | Na20 |
| >90％ | <O.5％ | <0.8％ | <1.2％ | <1％ | <3.5％ | <1.0％ |
技术指标：
| 性能 | 指标 | 检验方法标准 |
| 吸水率(％) | ≤5 | HG/T3210-2002 |
| 堆积密度(kg/m3) | 1200—1550 | 体积重量法 |
| 耐温度(℃) | 1300-1600 | GB/T7322-2008 |
| 莫氏硬度(级) | ≥7 | 硬度比较法 |
| 耐酸度(％) | ≥99.5 | HG/T3210-2002 |
| 耐碱度(％) | ≥86 | HG/T3210-2002 |
| 耐温度急变(℃) | 800-20三次不裂 | HG/T3210-2002 |
| 荷重软化温度(℃) | 1300~1980 | GB/T5989-2008 |
技术参数
| 开孔菠萝瓷球 | 惰性瓷球 | |||||||
|
规格 (mm) |
孔径(mm) |
比表面积 (m2m3) |
空隙率 (％) |
抗压强度 (KN/粒) |
规格 (mm) |
比表面积 (m2m3) |
空隙率 (％) |
抗压强度 (KN/粒) |
| Φ13 | 2-3 | 381.5 | 34.1 | ≥1.30 | Φ13 | 301.6 | 30.1 | ≥1.10 |
| Φ16 | 2-3 | 349.6 | 34.O | ≥1.80 | Φ16 | 260.5 | 30.6 | ≥1.60 |
| Φ20 | 3-3 | 260.8 | 33.1 | ≥2.5O | Φ20 | 210.8 | 28.4 | ≥2.OO |
| Φ25 | 4-5 | 207.9 | 32.5 | ≥3.50 | Φ25 | 158.2 | 29.2 | ≥2.80 |
| Φ30 | 5-8 | 172.8 | 32.2 | ≥5.60 | Φ30 | 138.2 | 29.1 | ≥3.20 |
| Φ50 | 8-12 | 104.O | 32.5 | ≥12.0 | Φ50 | 80.2 | 29.O | ≥6.50 |
产品抗压强度指标
|
种 类 性 能 |
长石质 | 长石-莫来石质 | 莫来石质 | 莫来石-刚玉质 | 刚玉质 | |||||||
| 化学成分，% | Al2O3 | 20-30 | 30-45 | 45-70 | 70-90 | ≥90 | ||||||
|
抗 压 强 度 N/颗 |
ф6 | ≥400 | ≥420 | ≥440 | ≥480 | ≥500 | ||||||
| ф8 | ≥480 | ≥520 | ≥600 | ≥620 | ≥650 | |||||||
| ф10 | ≥600 | ≥700 | ≥800 | ≥900 | ≥1000 | |||||||
| ф13 | ≥1000 | ≥1100 | ≥1300 | ≥1500 | ≥1800 | |||||||
| ф16 | ≥1500 | ≥1600 | ≥1800 | ≥2300 | ≥2600 | |||||||
| ф20 | ≥1800 | ≥2000 | ≥2300 | ≥2800 | ≥3200 | |||||||
| ф25 | ≥2500 | ≥2800 | ≥3200 | ≥3600 | ≥4000 | |||||||
| ф30 | ≥3000 | ≥3200 | ≥3500 | ≥4000 | ≥4500 | |||||||
| ф38 | ≥4000 | ≥4500 | ≥5000 | ≥5500 | ≥6000 | |||||||
| ф50 | ≥6000 | ≥6500 | ≥7000 | ≥8500 | ≥10000 | |||||||
上一篇：蓄热瓷球
下一篇：没有了
下一篇：没有了
