开孔瓷球_萍乡利达工业陶瓷有限公司

详细说明

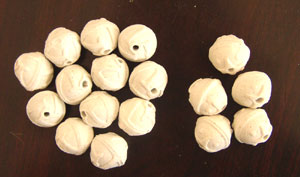

开孔瓷球

开孔瓷球，又称KK开孔瓷球，全称为惰性氧化铝开孔瓷球。其主要化学成分为三氧化二铝（AL2O3%）和二氧化硅（SiO2），主要晶相有刚玉、刚玉-莫来石、莫来石、莫来石-长石、石英和少量玻璃相。我公司生产的开孔瓷球采用耐高温、高热、高抗热震的a- Al2O3工业高纯氧化铝、特级高岭土及可塑性耐火粘土为主要原料生产的开孔瓷球，具有机械强度好、耐高温（最高可耐温度1790℃）、抗热震性能好,耐酸碱化学腐蚀性特别优良，除氢氟外，能耐所有的无机酸和有机酸及氢氧化钠等强碱性物质的溶液。

开孔瓷球采用带开孔装置的钢模机压或手工成型，成型后的球体外观具有一个或两个、三个、五个、七个或九个孔的孔道。与一般普通的惰性瓷球相比，堆积空隙率提高6-10%，比表面积提高了15-25%。开孔瓷球比表面积越大，使接触反应的效率大。产品因具适宜的比表面积和较高的空隙率，可以减少床层重量，使净化器、反应器中的流体均匀分布，传质传热反应均匀、高效的进行，不使反应物和热量集中大量地出现于局部地方. 开孔瓷球较高的孔隙率，能容纳吸附去除各种原料气液中的胶质、焦粉、重金属等固体颗粒杂质，防止运行过程因积炭导致催化剂中毒. 达到保护催化剂目的。

开孔瓷球适宜于在煤化工的制氢、煤气净化、合成氨一段、二段转换炉，原油深加工的催化重整、制氢、加氢、催化裂化等作为催化剂的支撑剂或保护剂的高温高压环境下使用。

物理化学性能

主晶相		长石质		长石-莫来石质	莫来石质		莫来石质-刚玉质	刚玉质
AL₂O₃% 含量		20-30		30-45	45-70		70-90	≥90
性能
堆积密度（g/cm㎡）		1.25-1.35	1.26-1.36		1.30-1.50	1.38-1.68		1.68-2.0
吸水率 %		≤5
耐酸度 %		≥99
耐碱度 %		≥86		≥88	≥92		≥93	≥95
耐温度急变 ℃		≥250		≥300	≥500		≥700	≥800
耐温度 ℃		≥1300		≥1400	≥1500		≥1600	≥1700
抗压强度 KN/颗	φ3	≥0.13		≥0.15	≥0.16		≥0.18	≥0.20
	φ6	≥0.42		≥0.43	≥0.46		≥0.48	≥0.52
	φ8	≥0.48		≥0.52	≥0.60		≥0.62	≥0.65
	φ10	≥0.60		≥0.7	≥0.80		≥0.90	≥1.00
	φ13	≥1.00		≥1.10	≥1.30		≥1.50	≥2.00
	φ16	≥1.50		≥1.60	≥1.80		≥2.30	≥2.60
	φ20	≥1.80		≥2.00	≥2.30		≥2.80	≥3.20
	φ25	≥2.50		≥2.80	≥3.20		≥3.60	≥4.00
	Φ50	≥8.0		≥9.0	≥10.0		≥11.0	≥15.0
产品执行标准		HG/T3683.3-2000《工业瓷球-开孔瓷球》

注：φ3mm不开孔，但表面有凸点，达到开孔的效果.
特性参数

规格, ф（mm）	孔径，mm	空隙率，%	比表面积，m²/m³	压力降，Pa/m	莫氏硬度，级
ф6	2-3	46-48	581.6	1500-1950	≥6.5级
ф10	2-3	46-49	348.3	1450-1900
ф13	3-5	46-50	268.5	1360-1860
ф16	3-5	47-50	218.2	1320-1680
ф20	4-6	48-50	175.2	1280-1560
ф25	5-8	48-51	139.6	1230-1500
ф30	5-8	48-52	116	900-1280
ф50	8-12	48-53	69.8	380-690

规格尺寸

直径, Φ	6	8	10	13	16	20	25	30	38	50	75
直径允差,mm	±1.0			±1.5				±2.0			±3.0
开孔孔径,mm	2-3			3-6				5-10			8-12

包装：一般采用塑料编织袋内衬尼龙薄膜袋包装。每件25kg.也可由供需双方协商包装。

产品分类

联系我们

详细说明

相关产品
